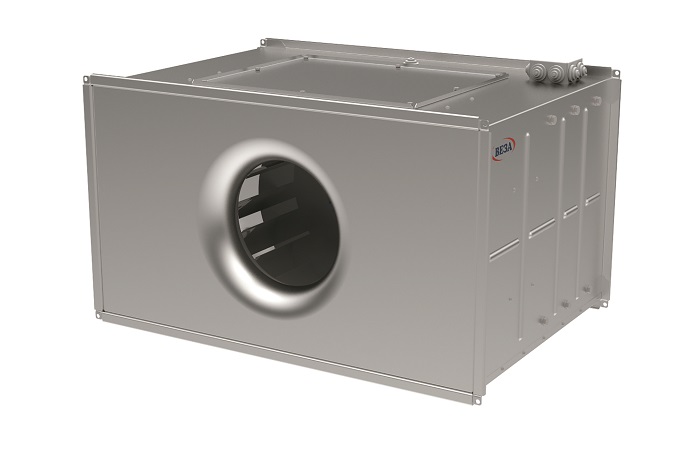

Вентилятор канальный радиальный прямоугольный КАНАЛ-КВАРК-П-В (взрывозащищённое исполнение)

Вентилятор канальный радиальный прямоугольный Канал-КВАРК-П-В во взрывозащищённом исполнении предназначен для перемещения воздуха по прямоугольным каналам на объектах с повышенными требованиями к взрывобезопасности.

Технические характеристики

Конструкция

Корпус выполнен из оцинкованной стали, для коррозионностойкого исполнения — из нержавеющей стали. По специальному заказу наружная поверхность корпуса покрывается порошковой краской. Рабочие колёса с загнутыми назад лопатками изготавливают из чёрной стали с порошковой окраской либо из нержавеющей стали.

Во взрывозащищённом исполнении рабочие колёса и входные коллекторы выполняются из материалов, не вызывающих искр при трении и соударении. Колёса проходят статическую и динамическую балансировку. Электродвигатели асинхронные одно- и трёхфазные, с малой потребляемой мощностью и значительным ресурсом эксплуатации.

Принцип работы

Электродвигатель размещён вне воздушного канала, поэтому он защищён от паров воды, жира и других примесей потока, а производительность вентилятора возрастает. Колесо с назад загнутыми лопатками нагнетает воздух вдоль оси трассы, обеспечивая расчётный расход при заданном сопротивлении сети.

Исполнения и обозначения

Как подобрать

• Свойства перемещаемой среды и требуемая категория взрывозащиты
• Расход воздуха и сопротивление сети
• Материал корпуса и колеса под условия эксплуатации
• Присоединительные размеры прямоугольного канала
• Наличие в сети фильтра для жиров и волокнистых примесей

Монтаж и обслуживание

• Устанавливайте перед вентилятором масложироулавливающий фильтр и очищайте его по графику
• Выполните заземление корпуса и электродвигателя
• Развязывайте вентилятор с воздуховодами гибкими вставками
• Оставьте доступ к двигателю, вынесенному за пределы канала
• Контролируйте балансировку колеса после очистки от отложений

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
