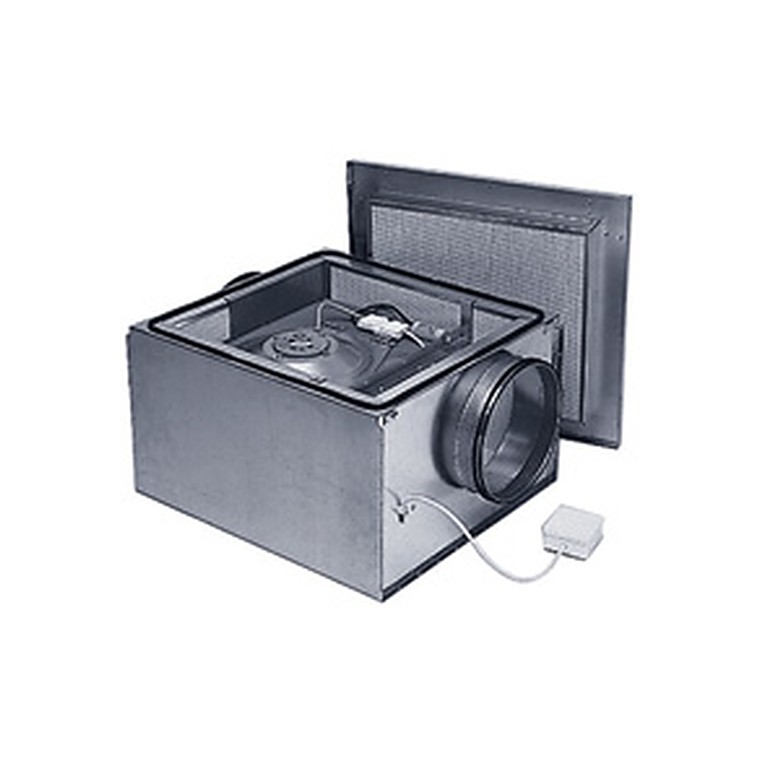

Вентиляторы в изолированном корпусе Ostberg IRE 125

Все канальные вентиляторы IRE оснащены асинхронным двигателем с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Корпус изготавливается из оцинкованной стали. Двигатель и рабочее колесо вентиляторов расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Вентиляторы имеют внутренний 50 мм слой изоляции из минеральной ваты, покрытой грубой шерстяной тканью, что обеспечивает низкие шумовые характеристики. Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора. Исполнения: IRE 125 A1, IRE 125 B1, IRE 125 C1; мощность 61–122 Вт, ток 0,27–0,53 А, частота вращения 1130–1850 об/мин, масса 12 кг.

Конструкция и работа

Вентилятор помещён в корпус с двойными стенками и слоем звукопоглощающей минеральной ваты. Оболочка гасит шум, излучаемый корпусом и двигателем, поэтому агрегат можно ставить рядом с обслуживаемым помещением без отдельной шумоизолированной камеры.

Что это даёт

Где применяется

Офисы и переговорные, гостиницы, медицинские и учебные учреждения, рестораны, жилые дома — везде, где вентилятор стоит рядом с помещением и нормируется уровень шума.

Как подобрать

Выберите типоразмер по расходу и давлению, затем сверьте уровень звукового давления на расстоянии 3 м с нормой для помещения. Если запас по шуму мал, добавьте шумоглушитель на нагнетании.

Технические характеристики

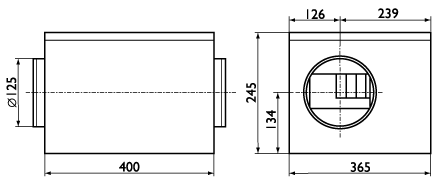

Чертёж и присоединительные размеры

Монтаж и схемы подключения

Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.

Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.

Электрические параметры должны соответствовать спецификации на табличке вентилятора.

Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.

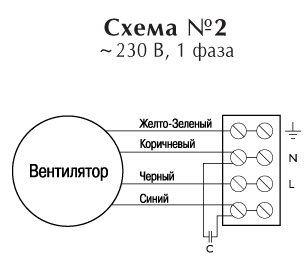

Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.

Вентиляторы должны быть заземлены.

Вентиляторы с внешними выводами термоконтактов всегда должны подключаться к устройству защиты двигателя.

Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).

Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.

Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.

Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
