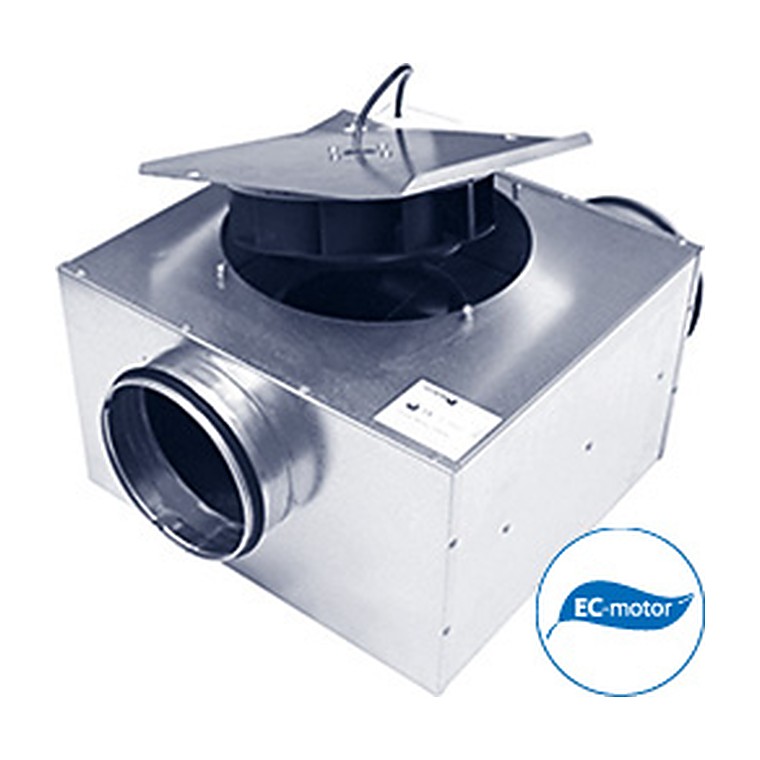

Низкопрофильные канальные вентиляторы Ostberg LPKB Silent EC (Östberg, Швеция): 7 типоразмеров, EC-двигатель, 230 В, мощность 115–216 Вт. Характеристики производителя, чертежи и графики — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Канальные вентиляторы LPKB Silent ЕС оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается из оцинкованной стали. Для снижения распространения шума в окружающее пространство вентиляторы LPKB Silent EC снабжены слоем изоляции и оснащаются на входе встроенным шумоглушителем. Канальные вентиляторы LPKB Silent ЕС имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54 (см.

ПроизводительOstberg (поставка «Арктика»)

Типоразмеров7

Напряжение230 В

Мощность115–216 Вт

Ток0,91–1,37 А

Вес6,2–14,9 кг

Диаметр100–315 мм

Данные производителяобновлено 26.09.2017

Конструкция и работа

Рабочее колесо с загнутыми назад лопатками насажено прямо на ротор двигателя с внешним ротором — передача без ремня и шкивов, а значит без проскальзывания и регулярной подтяжки. Воздух проходит через корпус транзитом, поэтому вентилятор врезается в готовую сеть воздуховодов без переходов и дополнительных опор. Двигатель охлаждается перемещаемым воздухом и защищён встроенным термоконтактом.

Преимущества вентиляторов LPKB Silent EC. Низкое энергопотребление . Высокий КПД двигателя (более 90%) позволяет снизить эксплуатационные затраты минимум на 30%. Плавная и точная регулировка . Управление вентилятором осуществляется при помощи управляющего сигнала 0–10 В.
Установка. Вентиляторы могут быть установлены в любом положении.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
Защита двигателя. Все двигатели оснащены встроенной защитой от перегрузки.
Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.

Что это даёт

Монтаж прямо в каналВрезается в существующую сеть без переходников: присоединительные размеры совпадают со стандартным воздуховодом.

Регулировка от 0 до 100 %Расход подстраивается ступенчатым или электронным регулятором — систему не приходится душить заслонкой.

Тихая работаКолесо с загнутыми назад лопатками и балансировка в двух плоскостях дают низкий уровень шума на рабочей точке.

Двигатель защищёнВстроенный термоконтакт отключает питание при перегреве и возвращает вентилятор в работу после остывания.

Обслуживание без демонтажаКорпус разбирается на месте: рабочее колесо и двигатель вынимаются для чистки без разборки воздуховода.

Где применяется

Приточные и вытяжные системы административных и жилых зданий, торговых залов, кафе и ресторанов, производственных участков, подземных паркингов, а также системы местных отсосов, где вентилятор устанавливается в разрыв воздуховода.

Как подобрать

Отталкивайтесь от расчётного расхода воздуха и потерь давления сети: рабочая точка должна попадать в среднюю треть аэродинамической кривой — там КПД максимален, а шум минимален. Затем сверьте диаметр или сечение с воздуховодом, проверьте питание (230 или 400 В) и способ регулирования скорости.

Технические характеристики

LPKB Silent 100 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм								Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты	a	b	c	Ød	e	f	g	h	кг	эл.
	В/Гц	Вт		об/мин		эл.двиг.	a	b	c	Ød	e	f	g	h		подкл.
LPKB Silent 100 C1 EC	230/50	115	0,91	3710	50	IP 44	410	314	210	100	330	73	136	190	6,2	31

LPKB Silent 125 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм								Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты	a	b	c	Ød	e	f	g	h	кг	эл.
	В/Гц	Вт		об/мин		эл.двиг.	a	b	c	Ød	e	f	g	h		подкл.
LPKB Silent 125 C1 EC	230/50	116	0,93	3670	50	IP 44	410	314	210	125	330	73	124	190	6,2	31

LPKB Silent 160 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм								Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты	a	b	c	Ød	e	f	g	h	кг	эл.
	В/Гц	Вт		об/мин		эл.двиг.	a	b	c	Ød	e	f	g	h		подкл.
LPKB Silent 160 B1 EC	230/50	118	0,93	3650	50	IP 44	457	362	248	160	390	91	142	220	8	31
LPKB Silent 160 C1 EC	230/50	123	0,98	2860	60	IP 54	457	362	248	160	390	91	142	220	7,5	30

LPKB Silent 200 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм								Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты	a	b	c	Ød	e	f	g	h	кг	эл.
	В/Гц	Вт		об/мин		эл.двиг.	a	b	c	Ød	e	f	g	h		подкл.
LPKB Silent 200 C1 EC	230/50	162	1,25	2820	50	IP 44	468	372	288	200	390	111	162	220	8,3	31

LPKB Silent 250 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм								Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты	a	b	c	Ød	e	f	g	h	кг	эл.
	В/Гц	Вт		об/мин		эл.двиг.	a	b	c	Ød	e	f	g	h		подкл.
LPKB Silent 250 D1 EC	230/50	171	1,37	3100	45	IP 54	488	392	352	250	390	135	186	194	9,2	30

LPKB Silent 315 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм								Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты	a	b	c	Ød	e	f	g	h	кг	эл.
	В/Гц	Вт		об/мин		эл.двиг.	a	b	c	Ød	e	f	g	h		подкл.
LPKB Silent 315 E1 EC	230/50	216	0,97	2440	60	IP 54	522	427	426	315	445	169	219	222	14,9	31

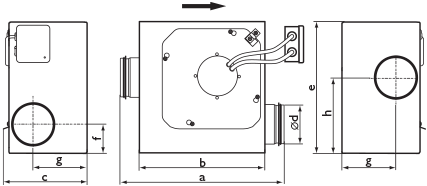

Чертёж и присоединительные размеры

Аэродинамические характеристики

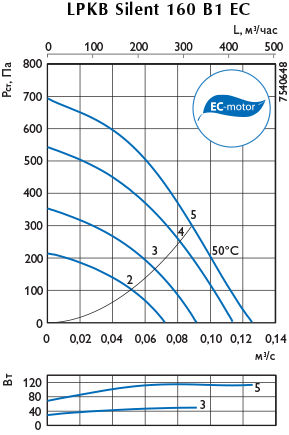

Аэродинамическая характеристика — LPKBSILENT 160 B 1 EC

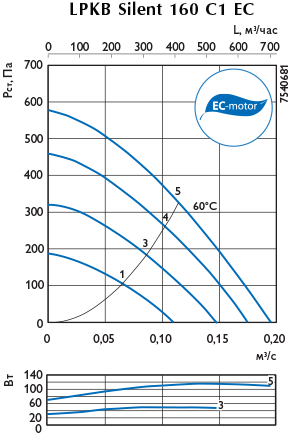

Аэродинамическая характеристика — LPKBSILENT 160 C 1 EC

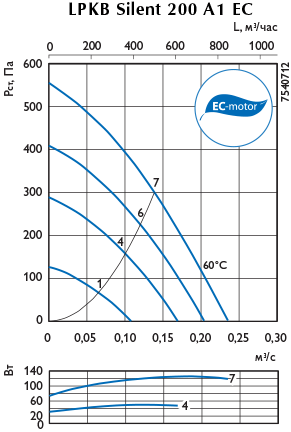

Аэродинамическая характеристика — LPKBSILENT 200 A 1 EC

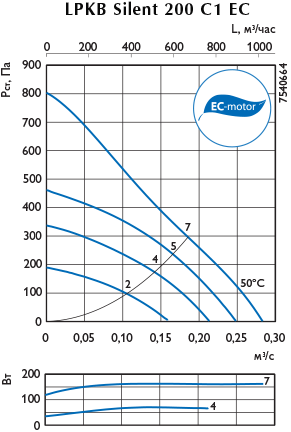

Аэродинамическая характеристика — LPKBSILENT 200 C 1 EC

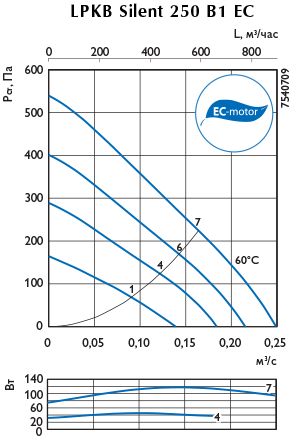

Аэродинамическая характеристика — LPKBSILENT 250 B 1 EC

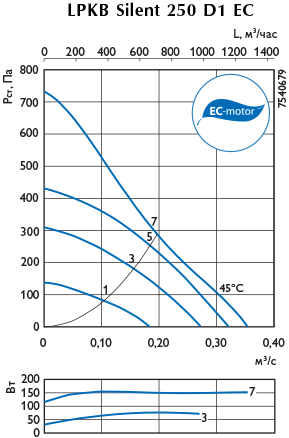

Аэродинамическая характеристика — LPKBSILENT 250 D 1 EC

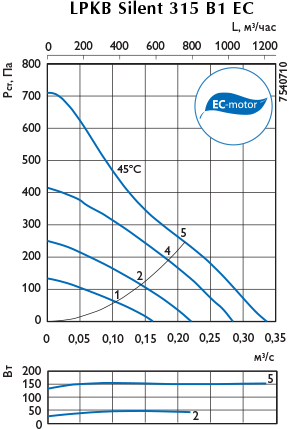

Аэродинамическая характеристика — LPKBSILENT 315 B 1 EC

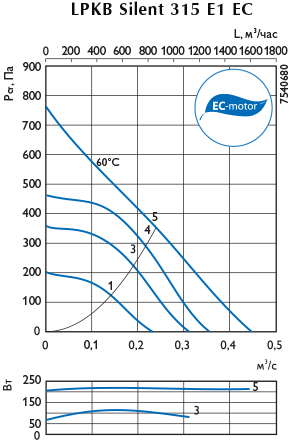

Аэродинамическая характеристика — LPKBSILENT 315 E 1 EC

Шумовые характеристики

LPKB Silent 100 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB Silent 100 C1 EC	К входу	62	69	57	65	65	59	54	53	53	43
	К выходу	75	82	66	69	70	77	76	76	71	62
	К окружению	56	63	38	50	54	60	56	53	47	39

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Номер кривой на графике	5	4	3	2	1
Сигнал управления, В	10	8,5	7	5,5	5

LPKB Silent 125 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB Silent 125 C1 EC	К входу	62	69	58	64	65	62	55	55	55	45
	К выходу	74	81	67	68	70	76	75	73	71	61
	К окружению	55	62	39	47	51	60	54	52	46	39

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Номер кривой на графике	5	4	3	2	1
Сигнал управления, В	10	8,5	7	5,5	5

LPKB Silent 160 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB Silent 160 B1 EC	К входу	63	70	61	63	66	61	51	57	56	47
	К выходу	73	80	66	66	71	76	70	70	69	59
	К окружению	56	63	45	48	52	61	51	49	44	40
LPKB Silent 160 C1 EC	К входу	63	70	54	64	68	59	52	52	48	41
	К выходу	71	78	62	66	72	74	67	66	63	54
	К окружению	53	60	31	42	56	56	48	46	40	33

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

LPKB Silent 200 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB Silent 200 A1 EC	К входу	62	69	54	64	66	59	51	54	51	46
	К выходу	71	78	59	65	72	73	66	68	63	56
	К окружению	53	60	33	40	58	54	47	45	41	34
LPKB Silent 200 C1 EC	К входу	64	71	59	65	68	63	55	52	50	42
	К выходу	75	82	65	67	75	79	73	72	68	58
	К окружению	57	64	36	47	57	61	53	50	42	34

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

LPKB Silent 250 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB Silent 250 B1 EC	К входу	60	67	56	59	63	55	55	58	55	47
	К выходу	69	76	57	61	71	71	67	70	64	56
	К окружению	50	57	29	36	54	52	45	44	38	32
LPKB Silent 250 D1 EC	К входу	62	69	61	59	67	53	51	53	53	49
	К выходу	70	77	57	59	73	72	66	67	64	60
	К окружению	50	57	25	42	53	53	46	43	41	34

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

LPKB Silent 315 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
LPKB Silent 315 B1 EC	К входу	61	68	61	60	63	52	55	58	55	46
	К выходу	71	78	59	62	73	73	69	72	67	57
	К окружению	50	57	30	44	53	52	46	45	46	43
LPKB Silent 315 E1 EC	К входу	66	73	65	67	66	57	60	64	60	56
	К выходу	75	82	63	67	70	79	72	76	71	67
	К окружению	52	59	38	45	53	56	49	47	42	38

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

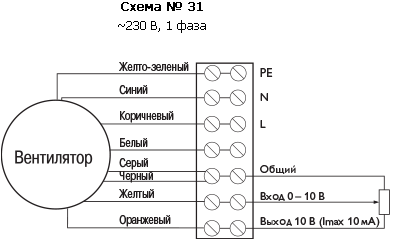

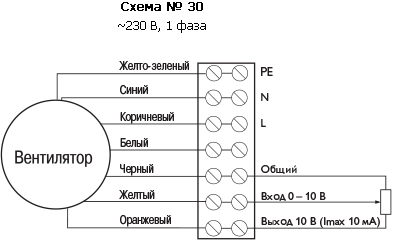

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются в полностью собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Вентиляторы должны быть заземлены. При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

B случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработала встроенная защита двигателя. Проверить подключение цепей управления. Если после проверки вентилятор не включается, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности - заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Вентилятор монтируется в любом положении, но клеммная коробка должна оставаться доступной для обслуживания.

Для однофазных моделей применяйте только ступенчатый или тиристорный регулятор, рассчитанный на индуктивную нагрузку.

При перемещении воздуха с температурой выше паспортной ресурс подшипников сокращается — учитывайте это для вытяжки от кухонного оборудования.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
